Windows抓屏-WGC

Windows.Graphics.Capture抓屏技术调研

1. 原理概述

Windows.Graphics.Capture（WGC）是微软主推的一种桌面/窗口采集技术，从Windows 10版本1803开始提供用于从屏幕或应用程序窗口获取帧的API。它主要利用DirectX11的特性来实现，通过系统选取器UI让用户选择要捕获的屏幕或应用程序窗口，然后将捕获的内容以帧的形式提供给应用程序1368。

原理步骤： * 权限声明：在应用程序清单中声明图形捕获功能，以获得使用屏幕捕获API的权限。 * 用户选择：调用系统选取器UI，让用户选择要捕获的屏幕或应用程序窗口，返回GraphicsCaptureItem对象。 * 创建帧池和会话：使用GraphicsCaptureItem、D3D设备、像素格式、帧数量和帧大小创建Direct3D11CaptureFramePool，并通过该帧池创建GraphicsCaptureSession。 * 开始捕获：调用GraphicsCaptureSession的StartCapture方法，通知系统开始向应用发送捕获帧。 * 获取帧数据：可以通过监听FrameArrived事件或手动调用Direct3D11CaptureFramePool.TryGetNextFrame方法获取捕获的帧数据8。

2. 代码实现

2.1 环境准备 开发环境：Visual Studio 2017及以上版本，支持C++17。 依赖库：Windows SDK，包含C++/WinRT库。 2.2 完整C++代码示例

#include <windows.graphics.capture.h>
#include <d3d11.h>
#include <dxgi1_2.h>
#include <winrt/Windows.Foundation.h>
#include <winrt/Windows.Graphics.Capture.h>
#include <winrt/Windows.UI.Composition.h>
#include <iostream>

#pragma comment(lib, "d3d11.lib")
#pragma comment(lib, "dxgi.lib")

// 创建D3D设备
winrt::com_ptr<ID3D11Device> CreateD3DDevice() {
    winrt::com_ptr<ID3D11Device> device;
    winrt::com_ptr<ID3D11DeviceContext> context;
    D3D_DRIVER_TYPE driverTypes[] = {
        D3D_DRIVER_TYPE_HARDWARE,
        D3D_DRIVER_TYPE_WARP,
        D3D_DRIVER_TYPE_REFERENCE
    };
    UINT numDriverTypes = ARRAYSIZE(driverTypes);
    D3D_FEATURE_LEVEL featureLevels[] = {
        D3D_FEATURE_LEVEL_11_0,
        D3D_FEATURE_LEVEL_10_1,
        D3D_FEATURE_LEVEL_10_0,
        D3D_FEATURE_LEVEL_9_3
    };
    UINT numFeatureLevels = ARRAYSIZE(featureLevels);
    UINT createDeviceFlags = 0;
#if defined(_DEBUG)
    createDeviceFlags |= D3D11_CREATE_DEVICE_DEBUG;
#endif
    for (UINT driverTypeIndex = 0; driverTypeIndex < numDriverTypes; driverTypeIndex++) {
        HRESULT hr = D3D11CreateDevice(
            nullptr,
            driverTypes[driverTypeIndex],
            nullptr,
            createDeviceFlags,
            featureLevels,
            numFeatureLevels,
            D3D11_SDK_VERSION,
            device.put(),
            nullptr,
            context.put()
        );
        if (SUCCEEDED(hr)) {
            break;
        }
    }
    return device;
}

// 开始屏幕捕获
void StartCapture() {
    if (!winrt::Windows::Graphics::Capture::GraphicsCaptureSession::IsSupported()) {
        std::cout << "Screen capture is not supported on this device." << std::endl;
        return;
    }

    auto device = CreateD3DDevice();

    winrt::Windows::Graphics::Capture::GraphicsCapturePicker picker;
    auto item = picker.PickSingleItemAsync().get();
    if (!item) {
        std::cout << "No item selected." << std::endl;
        return;
    }

    winrt::Windows::Graphics::DirectX::Direct3D11::IDirect3DDevice d3dDevice =
        winrt::Windows::Graphics::DirectX::Direct3D11::CreateDirect3DDeviceFromDXGIDevice(device.as<IDXGIDevice>().get());

    winrt::Windows::Graphics::Capture::Direct3D11CaptureFramePool framePool =
        winrt::Windows::Graphics::Capture::Direct3D11CaptureFramePool::Create(
            d3dDevice,
            winrt::Windows::Graphics::DirectX::DirectXPixelFormat::B8G8R8A8UIntNormalized,
            2,
            item.Size()
        );

    winrt::Windows::Graphics::Capture::GraphicsCaptureSession session = framePool.CreateCaptureSession(item);

    session.StartCapture();

    // 处理捕获的帧
    framePool.FrameArrived([&](auto sender, auto args) {
        auto frame = sender.TryGetNextFrame();
        if (frame) {
            // 处理帧数据，例如保存或显示
            std::cout << "Frame captured." << std::endl;
        }
    });

    // 保持程序运行
    std::cin.get();
}

int main() {
    winrt::init_apartment();
    StartCapture();
    return 0;
}

2.3 代码解释 * CreateD3DDevice函数：创建D3D11设备，用于后续的图形处理。 * StartCapture函数： 检查设备是否支持屏幕捕获。 创建GraphicsCapturePicker并让用户选择要捕获的项目。 创建Direct3D11CaptureFramePool和GraphicsCaptureSession。 开始捕获并处理捕获的帧。 * main函数：初始化WinRT并调用StartCapture函数。

3. 全屏到局部捕获

3.1 全屏捕获 上述代码示例中的捕获方式可以实现全屏捕获，只需用户在系统选取器UI中选择整个屏幕即可。

3.2 局部捕获 要实现局部捕获，可以在创建Direct3D11CaptureFramePool时指定较小的帧大小，或者在获取帧数据后对其进行裁剪。以下是一个简单的裁剪示例：

// 在FrameArrived事件处理函数中添加裁剪逻辑
framePool.FrameArrived([&](auto sender, auto args) {
    auto frame = sender.TryGetNextFrame();
    if (frame) {
        // 假设要裁剪的区域为左上角(100, 100)，宽高为200x200
        int x = 100;
        int y = 100;
        int width = 200;
        int height = 200;

        // 处理帧数据，例如裁剪
        // 这里需要根据具体的D3D11纹理处理方法进行裁剪
        std::cout << "Frame captured and cropped." << std::endl;
    }
});

4. 设置各种优化参数

4.1 帧池参数

• 像素格式：可以选择不同的像素格式，如DXGI_FORMAT_B8G8R8A8_UNORM或DXGI_FORMAT_R16G16B16A16_FLOAT，根据实际需求进行选择。

• 帧数量：在创建Direct3D11CaptureFramePool时指定帧数量，适当增加帧数量可以提高捕获的流畅度，但会占用更多的内存。 4.2 性能优化

• 多线程处理：可以使用多线程来处理捕获的帧数据，避免在UI线程上进行耗时操作。

• 硬件加速：确保使用支持硬件加速的D3D设备，以提高捕获和处理的性能。

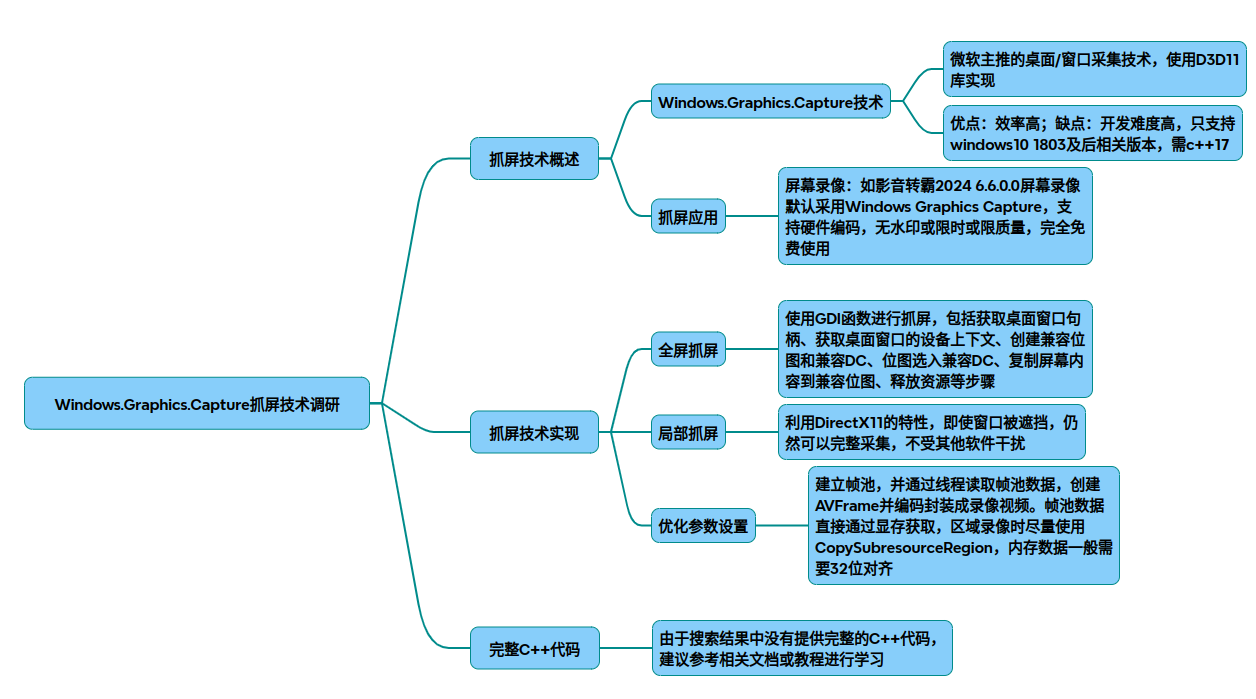

5. 流程图和结构图

5.1 流程图

5.2 结构图

+-------------------+     +---------------------+     +-------------------+
| GraphicsCaptureItem| → | Direct3D11CaptureFramePool | → | CaptureSession     |
+-------------------+     +---------------------+     +-------------------+
                                ↓                               ↓
+-------------------+     +---------------------+     +-------------------+
| D3D11Texture2D    | ← | Frame Processing     | ← | Dirty Rects Detection|
+-------------------+     +---------------------+     +-------------------+

[创建捕获会话] → [初始化D3D设备] → [选择捕获目标（窗口/屏幕）]
      ↓                                ↓
[获取帧数据（Direct3D纹理）] → [处理数据（复制到CPU/GPU）]
      ↓
[释放资源] → [循环捕获或结束]

+---------------------+
|   应用程序           |
+---------------------+
|  - 权限声明          |
|  - 用户选择逻辑      |
|  - 帧池和会话管理    |
|  - 帧数据处理逻辑    |
+---------------------+
|   Windows.Graphics.Capture API  |
+---------------------+
|  - GraphicsCapturePicker        |
|  - GraphicsCaptureItem          |
|  - Direct3D11CaptureFramePool   |
|  - GraphicsCaptureSession       |
+---------------------+
|   DirectX11              |
+---------------------+
|  - D3D11设备            |
|  - 纹理处理             |
+---------------------+

以上就是关于Windows.Graphics.Capture抓屏的技术调研结果，包括原理、代码实现、全屏到局部捕获、优化参数设置以及流程图和结构图。
